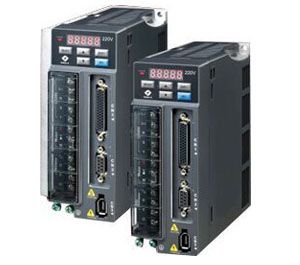

ZS12Ｃ是中盛科技為滿足泛用產業機械的功能需求；滿足高精尖專機設備高性能、高響應要求；滿足高端設備國產化技術要求；是中盛技術不斷取得突破而推出全新大作。
高性能精準定位控制、多樣化命令控制
● ZS12C系列支持17bit (160000ppr)高分辨率編碼器，滿足機器設備高精度定位控制及平穩低速運轉的應用要求。
● 17bit編碼器分辨率可以降低頓扭矩的變動幅度，提升電機的高精準度。
● 優越的高速性能表現：速度響應頻寬為550Hz,命令整定時間可達1ms以下。
● 空載額定轉速-3000r/min至3000r/min加速時間只需10ms。
● 內置位置、速度、扭矩在種模式（速度和扭矩模式可透過內部設置或是電壓控制）。
● 可接受高速差動脈沖命令（4Mpps），達到高精準位置控制的設定。
● 搭配兩組的自動共振抑制濾波器，有效抑制機構動作的振動，使運轉更平順亦更完整。
● 提供前置摩擦力補償參數，針對循圓加工、Z軸動作，或是滾珠螺桿機構等應用，減輕控制器的負擔。
● 提供防撞參數，針對棒材送料機等需要扭力控制應用之機臺，可保護機構不易損壞。
高性能、高精度、多功能的ZS12C交流伺服驅動器是泛用產業機械、高精尖專機設備、高端裝備國產化的最佳選擇；是有效替換歐美日昂貴伺服的最佳國產伺服；是搬運機械、放電加工機械、裁切設備、自動化設備機械改造升級的最理想伺服產品。
技術規格
|
驅動單元型號
ZS12C系列
|
100W
|
200W
|
400W
|
750W
|
1.0KW
|
1.5KW
|
2KW
|
3KW
|
|
01
|
02
|
04
|
07
|
10
|
15
|
20
|
30
|
|
電源
|
相數/電壓
|
三相：170～255Vac，50/60Hz±5%
|
三相170-255Vac
50/60Hz±5%
|
|
單相：170～255Vac，50/60Hz±5%
|
|
連續輸出電流
|
0.9A
|
1.55A
|
2.6A
|
5.1A
|
7.3A
|
8.3A
|
13.4A
|
19.4A
|
|
外形尺寸
|
60×152×153
|
60×152×160
|
85×152×186
|
113×152×195
|
|
冷卻方式
|
自然冷卻
|
風扇冷卻
|
|
編碼器分辨率/回授分辨率
|
17-bit(160000p/rev)
|
|
主回路控制方式
|
SVPWM控制
|
|
操作模式
|
手動/自動
|
|
動態剎車
|
無
|
內置
|
|
位置控制模式
|
最大輸入脈沖頻率
|
差動傳輸方式：500K（低速）/4Mpps（高速）；開集極傳輸方式：200Kpps
|
|
脈沖指令模式
|
脈沖+方向；A/B兩相正交脈沖；CCW脈沖/CW脈沖
|
|
指令控制方式
|
外部脈沖控制/內部暫存器控制
|
|
指令平滑方式
|
低通平滑濾波
|
|
電子齒輪比
|
N/M倍，限定條件為（1/50<N/M<25600）N:1～(226-1)/M:1～(231-1)
|
|
轉矩限制
|
參數設定
|
|
前饋補償
|
參數設定
|
|
速度控制模式
|
模擬指令輸入
|
電壓范圍
|
DC 0～±10V
|
|
輸入阻抗
|
10K
|
|
時間常數
|
2.2μs
|
|
調速比
|
1：5000
|
|
指令控制方式
|
外部模擬指令控制/內部暫存器控制
|
|
指令平滑方式
|
參數設定方式/模擬輸入
|
|
頻寬
|
最大550Hz
|
|
速度波動率
|
外部負載額定變動（0～100%）最大0.01%
|
|
電源±10%變動最大0.01%
|
|
扭矩控制模式
|
模擬指令輸入
|
電壓范圍
|
DC 0～±10V
|
|
輸入阻抗
|
10K
|
|
時間常數
|
2.2μs
|
|
指令控制方式
|
外部模擬指令控制/內部暫存器控制
|
|
指令平滑方式
|
低通平滑濾波
|
|
速度限制
|
參數設定方式/模擬輸入
|
|
模擬監控輸出
|
可參數設定監控訊號（輸出電壓范圍：±8V）
|
|
數字輸出入
|
輸入
|
伺服啟動、異常重置、增益切換、脈沖清除、零速箝制、命令輸入反向控制、扭矩限制、速度限制、速度命令選擇、速度/位置混合模式命令選擇切換、速度/扭矩混合模式命令選擇切換、扭矩/位置混合模式命令選擇切換、緊急停止、正轉/反轉禁止極限、正/反轉方向運轉扭矩限制、正轉/反轉寸動輸入、電子齒輪比分子選擇、脈沖輸入禁止
|
|
輸出
|
A B Z線驅動（Line Driver）輸出、伺服準備好、伺服啟動、零速度檢出、目標速度到達、目標位置到達、扭矩限制、伺服警示、電磁剎車過負載預警、伺服警告
|
|
保護功能
|
過電流、過電壓、電壓不足、過熱、過負荷、速度誤差過大、位置誤差過大、檢出器異常、回行異常、通信異常、暫存器異常、
U V W與CN1 CN2 CN3端子保護
|
|
通信接口
|
RS232/RS485
|
|
