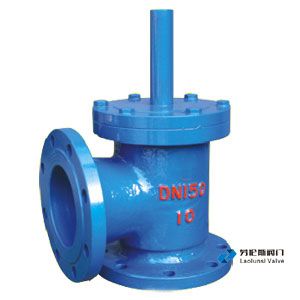

SSDF-I水上式底閥

  一、水上式底閥性能與用途
      SSDF-I水上式底閥又名SSDF-I水上底閥，水上底閥是勞倫斯閥門根據客戶需要在老式水上式底閥的更新換代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。
      主要適應于石油、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套使用。
      可在泵前用，代替底閥。可在泵后用，代替止回閥。
        二、水上式底閥性能參數
        工作壓力：0.6、1.0Mpa
     工作介質：水
     工作溫度：≤80℃
       三、水上式底閥結構與原理
        本閥由1.閥體2.閥瓣3.活塞桿4.閥蓋5.定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。



   四、水上式底閥主要連接尺寸：

公稱通徑 DN（mm）	D		D1		A	B
	0.6MPa	1.0MPa	1.0MPa	1.6MPa
50	140	160	110	125	100	100
65	160	180	130	145	110	110
80	185	195	150	160	120	120
100	205	215	170	180	130	130
150	260	280	225	240	150	150
200	315	335	280	295	190	190
250	370	390	335	350	240	240
300	435	440	395	400	290	290
350	485	500	445	460	340	340
400	535	565	495	515	390	390
450	590	615	550	565	440	440
500	640	670	600	620	490	490
600	755	780	705	725	590	590

          五、水上式底閥訂貨須知：
        1、①產品名稱與型號②水上式底閥口徑 ③水上式底閥材質與法蘭連接壓力。
      2、若已經由設計單位選定的水上式底閥型號，請水上式底閥型號直接向我司銷售部訂購。
      3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的勞倫斯閥門專家為您審核把關。
