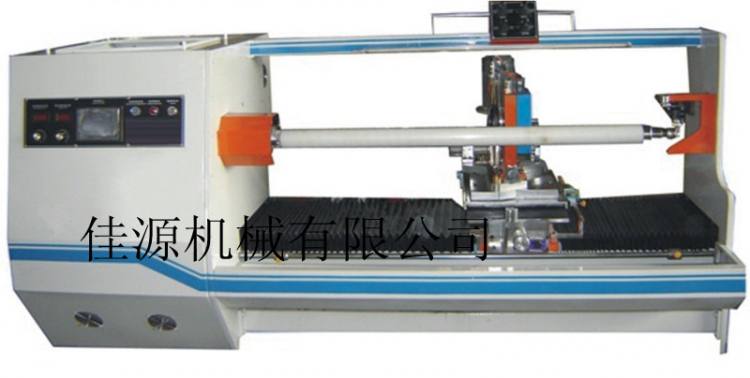

jaynn@jaynn.comJY-A300I/JY-A300II型自動分切機 |
||
|
||
| 詳細信息 | ||
應用范圍：
用于分切各類膠帶，特別適合分切要求高精密度的電子膠黏材料。如雙面膠帶、美紋膠帶、布基膠帶、PVC膠帶、PET膠帶、泡棉膠帶、3M膠帶系列、聚脂膜膠帶、金手指、PE保護膜、鋁箔、銅箔、無紡布、離型紙等。
特點：
1. 采用PLC集成控制、數控變頻驅動及人機介面LCD觸摸屏數據輸入方式，增強了對切割精度的控制，可直接在觸摸屏上操作機器并反映各個部分的運行狀態；在同軸上作業，可設定10種分切寬度及分切數量，不停機一次性完成工作； 2. 基本動作集中于雙操作面板上：1LCD觸摸屏2移動式手動操作面板，用戶可從機器的不同位置進行操作，方便快捷； 3. 采用滾珠螺桿和伺服馬達驅動來進行分切寬度定位，并且采用高精密直線導軌承載刀座，切割平穩、精確度高； 4. 切割軸速度及圓刀速度可任意調節，且均具有正反轉功能，能適應不同的切割要求； 5. 主軸和圓刀電機采用2HP--1：15強大扭力真空減速電機；同時采用2HP自帶失量控制型變頻器進行調速；可以保證圓刀在低速工作時圓刀電機輸出扭矩加大，不會導致變頻器過流停機，穩定控制轉速。 6. 裝置有圓刀冷卻系統，切割的同時自動噴液冷卻刀片，不會灼傷材料。 7. 切刀角度可自動轉角，切大規格時修邊不需更換單斜刀具。在分切高精密膠帶時選擇相應適當?shù)慕嵌雀欣谔岣叻智芯取２⑾鄳?yīng)提高成品率。 8. 尾座裝有欠氣壓保護裝置，在氣壓低于安全值時，機器將不能啟動或自動停機，安全可靠。 9. 全機具備故障及錯誤操作自動報警提示，并由人機介面顯示故障報警原因。便于操作者及時排除故障。 10. 可根據客戶的需要增加整機安全護罩，有效保護了操作者的人身安全，可以適應無塵車間的使用環境。
主要技術參數： 機器型號 J-A300I JY-A300II 標準放料寬度 1400mm(可訂做1600mm) 1400mm(可訂做1600mm) 最大放料直徑 300mm 300mm 分切寬度范圍 0.5mm-1350mm 0.5mm-1350mm 分切精度 ±0.03mm--±0.08mm ±0.025mm--±0.08mm 分切定位方式 伺服移位 伺服移位 進刀方式油壓進刀 油壓進刀 伺服進刀 自動轉角度功能 有 有 自動磨刀功能 無 無 整機安全防護 無 無 切割軸規格單軸 φ3”單軸 φ3”單軸 配置刀具 （鋒鋼圓刀）φ250mm” 單刀（鋒鋼圓刀）φ250mm” 機械速度 0-1400轉/秒 0-1400轉/秒 使用電壓 380V 50Hz(三相四線) 380V 50Hz(三相四線) 最大總功率 8KW 8KW 外型尺寸 2900*1250*1400 2900*1250*1400 備注 各機型可根據客戶特殊要求加大放料寬度和放料直徑；切割可根據需 要做成不同的直徑在 小，亦可選擇氣漲軸；均可設計為帶防護罩形式； 氣源要求 用戶需提供外部氣源（氣壓不小于7kg/c㎡） |
