一、產品概述：

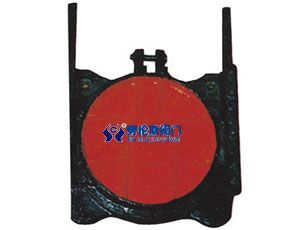

鑄鐵鑲銅圓閘門又名鑄鐵圓閘門，圓閘門，是勞倫斯閥門積極吸收國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。圓閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。
二、結構特點：
鑄鐵鑲銅閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門，鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格齊全，適用性廣等特點，可根據客戶需要選配手動啟閉機或手電兩用啟閉機。
三、主要零部件材質：
|
零部件名稱
|
材質
|
材質標準
|
|
閘板
|
灰鑄鐵、球鐵、不銹鋼
|
GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
|
|
門框
|
灰鑄鐵、球鐵、不銹鋼
|
|
導軌
|
灰鑄鐵、球鐵、不銹鋼
|
|
密封面
|
錫青銅 丁腈橡膠
|
GB1176-87 或GB12225-89
|
|
楔塊
|
錫青銅、丁腈橡膠
|
|
傳動螺桿
|
不銹鋼
|
GB1220-84
|
|
吊塊螺母
|
鋁鐵青銅ZCuA110Fe3
|
GB1176-87
|
|
緊固件
|
0Cr17Ni12Mo2、0Cr18Ni9Ti
|
GB1220-84
|
四、外形連接尺寸：
|
型號
|
通徑DN
|
A
|
A1
|
B
|
B1
|
C
|
D1
|
E
|
H
|
b
|
φd
|
4-φd1
|
|
ZMY-300
|
300
|
407
|
300
|
150
|
75
|
200
|
320
|
44
|
562
|
20
|
16
|
4-φ22
|
|
ZMY-400
|
400
|
524
|
400
|
206
|
122
|
256
|
420
|
51
|
750
|
25
|
20
|
4-φ25
|
|
ZMY-500
|
500
|
644
|
500
|
236
|
135
|
312
|
520
|
60
|
870
|
25
|
20
|
4-φ25
|
|
ZMY-600
|
600
|
764
|
600
|
255
|
152
|
368
|
620
|
60
|
983
|
25
|
20
|
4-φ26
|
|
ZMY-700
|
700
|
884
|
700
|
280
|
158
|
430
|
724
|
74
|
1262
|
30
|
25
|
4-φ28
|
|
ZMY-800
|
800
|
984
|
800
|
280
|
158
|
478
|
824
|
74
|
1392
|
30
|
25
|
4-φ28
|
|
ZMY-900
|
900
|
1105
|
900
|
340
|
170
|
525
|
928
|
105
|
1750
|
30
|
25
|
4-φ32
|
|
ZMY-1000
|
1000
|
1205
|
1000
|
370
|
190
|
590
|
1030
|
110
|
1828
|
35
|
30
|
4-φ32
|
|
ZMY-1200
|
1200
|
1425
|
1200
|
405
|
220
|
695
|
1232
|
115
|
2182
|
35
|
30
|
4-φ32
|
|
ZMY-1500
|
1500
|
1766
|
1500
|
425
|
225
|
840
|
1536
|
115
|
2933
|
80
|
30
|
4-φ32
|
五、產品訂貨須知：
1、①閘門名稱與型號②閘門口徑③閘門材質及絲桿長度（閘門中心到啟閉機平臺高度）以便我們的為您正確選型。
2、若已經由設計單位選定的閘門型號，請按閘門型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的勞倫斯閥門專家為您審核把關。
|
