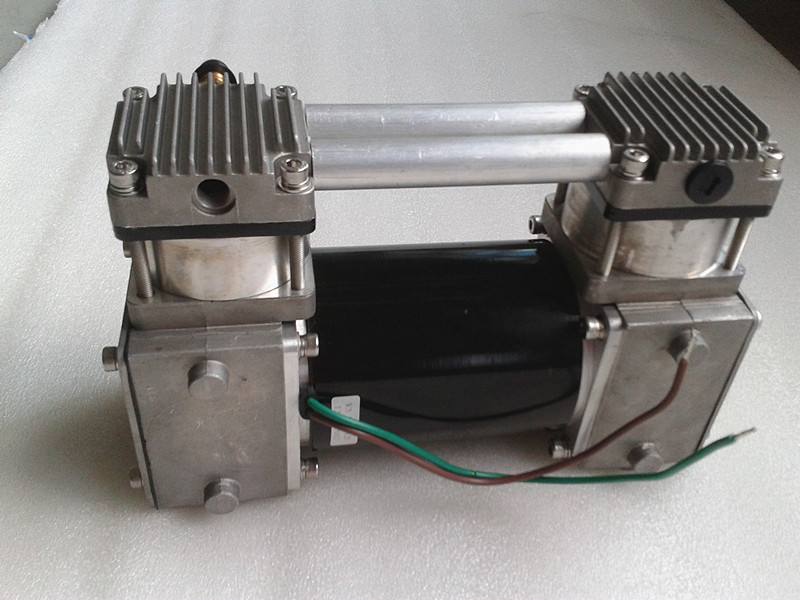

電動真空泵HDZKB-V3

一、概述

　　電動車真空泵是電動汽車真空液壓剎車、助力系統的真空來源。本產品是國內第一款適用于各型電動汽車、混合動力汽車的電動汽車專用真空泵，具有無需潤滑油、抽氣速度快、能耗小、使用壽命長、安裝方便、有效提高汽車制動性能等優點。

二、型號

　　HDZKB-V3

三、主要性能參數

　　改為電壓：DC12V，24V

　　功率：90W

　　流量：80L/min

　　最大真空度：-0.085Mpa

　　抽氣時間（@2L容積）：-0.05MPa≤2s  -0.07MPa≤4s

　　噪音：<55dB

　　凈重:.4.5kg

四、安裝與使用

　　（1）真空泵出氣口向下安裝于穩固的支架上，并固定好支架減振墊螺絲。防止共振產生的噪聲，將抽氣口與氣筒管路聯結并接好壓力開關。電機引線正負極可對換，泵正、反轉的噪聲會不一致，以泵的工作噪聲最小為準。

　　（2）建議用戶配備2L — 8L的儲氣筒并給控制單元配備15A的繼電器。

五、常見故障及排除方法



故障現象 產生原因 排除方法

泵不工作 電源是否有電 檢查電源

壓力開關工作是否正常 檢查壓力開關工作狀況

電壓過低 電池充電

電機碳刷損壞 更換碳刷

泵頭卡死 用開口起子在電機后端軸轉動，檢查是否泵頭卡死

噪聲大 電機轉向不對 更換電機正負極引線

減振墊松動 固定減振墊

消聲器松動 固定消聲器

進氣有漏氣 查找漏氣點

泵不停止 壓力開關工作不正常 更換壓力開關

氣路有漏氣 檢查氣路漏氣點

泵活塞環、進氣閥、出氣閥漏氣 更換泵頭

出氣口消聲器阻塞 檢查消聲器
