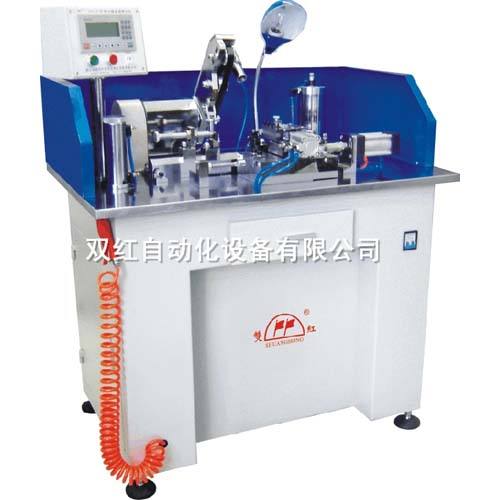

SHJ-5 整流子端面，外圓精車機

功能：

主要對微型電機轉子、汽車電噴轉子整流子端面、外圓進行高速精密加工，以達到高粗糙度和同心度。采用日本松下變頻器可無級調速，高精度滾珠直線導軌和氣液變換器穩(wěn)沖器及氣動元件作主要運行部件，硬質合金V型塊自動噴油，可保持轉子軸不受摩損，操作方便，自動程度高，是微電機生產線的理想設備。

技術參數(shù)：

輸入電壓：220V50HZ

整流子直徑：￠6-￠40mm

氣源壓力：0.5-0.7Mpa

最大加工長度：40mm

轉子軸徑：￠3-￠20mm

表面粗糙度：Ra0.4

轉子外徑：≤￠90mm

機體尺寸：1000×640×1100mm

工作過程：

工作放在硬質合金V型塊上→壓帶輪支承架下降（調節(jié)緊松螺絲）帶動工作高速運轉→刀具Y向進給（調整進刀距離）→刀具X向走刀切削→切削走刀到位→刀具Y、X向退刀→電機停轉→壓帶輪支承架上升→取出工件
