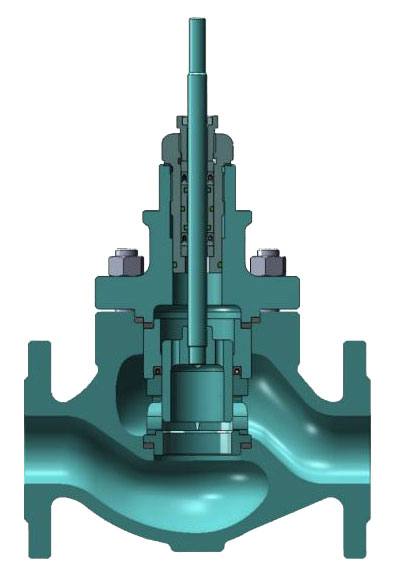

GYL40600系列平衡式單座控制閥

◆ L-40600采用套筒導向結構，壓力平衡式閥芯，是為重負荷工況而設計的，利用平衡密封環更替上閥座使雙閥座變?yōu)橐粋€(gè)閥座，應用于泄漏要求高的場合。閥體結構緊湊，流體通道呈S流線型，在結構上設有改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小流通量大、可調范圍廣，流量特性精度高。閥芯利用壓力平衡結構，通過較小的執行機構推力就可控制高壓差條件，廣泛應用于要求動態穩定性好、中低溫、中低壓管線的流體控制。密封性能好、允許壓差大。籠式導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換內件，維修效率高，節約人力和時間。流量系數大、可調比范圍大。平衡型閥芯設計確保所需執行機構推力最小，節約成本。

◆ 控制閥參數說明
閥內件特點: 單閥座結構 帶平衡密封環
套筒導向平衡式內件
標準分體式閥籠/標準一體式閥籠
閥體類型: 直通式
角式 z形
上閥蓋型式: 常溫標準型 高溫散熱型 低溫伸長型
溫度范圍: -60℃~250℃
閥桿密封型式: 普通式標準填料密封
波紋管密封
標準泄漏等級: CLASS V（標準型，金屬閥座）
CLASS VI（可選型，軟閥座）
流量特性: 等百分比   直線
與管道連接方式: 法蘭式   對焊式
可調比: 50:1
