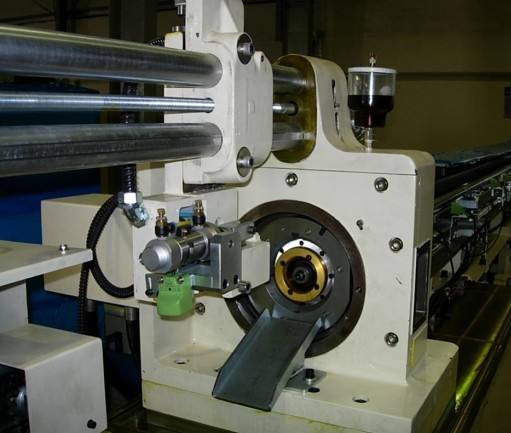

FH-100-CNC型無屑切割機

特點：
FH無屑切割機是專為鋼管切割設計，適用于薄壁大口徑鋼管的切割，鋼管的切斷工程是鋼管生產和使用企業的重要環節之一，對后續的生產和品質起到重要的基礎作用，因此多數企業對鋼管切斷工程都非常重視；目前國內用于生產的鋼管切斷方法主要是：鋸片切斷、刀具切斷、砂輪片鋸斷等作業方式，其主要缺點為其鋸口變形量大、端口毛刺大、金屬損耗大、污染環境大、刀具浪費大等諸多缺點。
本公司的FH型鋼管切割機有效的解決了以上弊端，使鋼管的切割工程變得簡單、方便、高效，有效的降低了加工成本和使用成本，提高了綜合生產效率；其主要應用領域有：空調行業、壓縮機行業、汽車行業、流水線行業、電機外殼行業、航天行業、軍工行業等。我們將以“客戶滿意為中心”的經營理念，為廣大客戶提供滿意的產品和服務。
1. 產品加工適用范圍                       2.產品加工精度
材質：碳鋼、鋁材、紫銅、不銹鋼等             定長精度：0.2mm
加工形態：圓管                               圓柱變形量：1/1000
加工原材料長度：6000mm                      端面垂直度：1.5/1000
加工直徑范圍：30-300mm                      最大毛刺高度：0.2mm
加工管件壁厚：0.5-8mm                        兩端平行度：0.4mm
加工長度：50-400mm特殊長度可定做
最小料頭長度：20mm

主要技術參數
項目
參數描述
項目
參數描述
機身尺寸
15M*2M*2M
管徑范圍
30-300mm
機身重量
5T
切削速度
1-3秒/個
額定功率
15-30KW
切削精度
0.2mm
電源
380V
切削長度
6000mm
1、 與傳統加工方式節拍對比
以直徑120mm，壁厚4mm鋼管為例：鋸床鋸床加工：35秒/EA,車床加工：25秒/EA
激光加工：15/EA  FH型鋼管切割機：3秒/EA  加工速度提高5-10倍；
2、 與切削加工材料對比
切削加工消耗：2-4mm ，FH切割機加工材料消耗幾乎為零：每臺FH切割機單班年產量為200萬件，以外徑120mm，壁厚3mm的鋼管計算，每年單班節省剛才7000米，經濟價值約35萬。全年三班節約鋼材約100萬元以上。
3、 與切削加工節約人工成本對比
車床或鋸床等加工方式年產量達到600萬件，需要配置技工15人左右，同比節約人員10名，以每人年薪3萬元計算，每年節約人力資源費用30萬元左右。
4、 消耗品節約對比
FH型切割機只有環刀屬于消耗品，每磨一次可以使用15-20萬，修磨成本約20元一次件，刀具最多允許磨40次，即每套價值約3萬元的刀具可以切管1500萬件，即每件產品的刀具消耗為0.0032元，與其他加工方式比較，每100萬件節約1萬元，每臺機器全年節約6萬元左右.
