一、用途

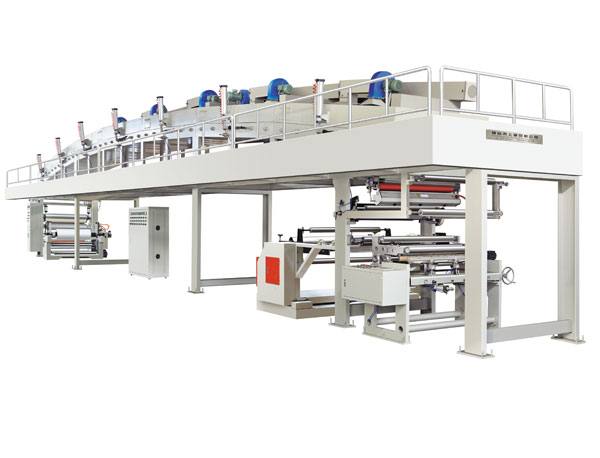

光學膜涂布機引進國外先進涂布機技術結合自身多年生產涂布機經驗綜合而成，廣泛適用于生產PET太陽能背板材料等需涂布的產品。
二、主要技術參數
|
型號
|
SW-1200型
|
|
涂布方式
|
微凹輥涂布
|
|
涂布寬度
|
1100mm
|
|
收放卷形式
|
單工位
|
|
放卷直徑
|
Ф1000mm
|
|
收卷直徑
|
Ф1000mm
|
|
烘箱長度
|
21米
|
|
加熱方式
|
電加熱
|
|
烘箱溫度
|
常溫-130℃
|
|
工作速度
|
10-80m/min
|
|
機械速度
|
100m/min
|
|
外形尺寸
|
24000×3000×4200mm
|
|
機器重量
|
約19000kg
|
三、性能及特點
1．整機采用4變頻電機控制，整機張力（涂布、烘箱、牽引、收卷）采用浮動擺臂控制，提高整機張力的可靠性。
2．放料架獨立，采用磁粉自動張力控制。
3．微凹輥涂布，采用伺服電機控制，氣動刮刀調節，上膠均勻。
4．烘箱為21米分7段獨立控溫，加熱采用電加熱循環加熱，熱風進入式干燥系統，可調式內循環吸排氣裝置，進、排風風力強勁，干燥徹底。
5．烘箱內導輪采用獨立電機與主機同步，傳動采用同步帶傳動式，減免材料拉伸和變形，氣缸開頂式烘箱及穿膜操作平臺，使操作工人便于工作。
6．涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式。
7．自動計米計速控制裝置。
8．糾偏采用LPC光電對邊機，為了材料收卷更整齊。
9．收放采用鍵子式氣脹軸，為了裝卸料操作方便、快捷。
10．高精度上壓式牽引裝置，鋼輥冷卻采用水循環式，通過冷卻輥使膜更平整、更能達到冷卻效果。
四、工藝流程
基材放卷--涂布單元---干燥單元--牽引單元--收卷單元
|
