角座閥保持流速能夠節省空間.它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥.使用時,應該選擇常開或常閉.
角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。
濕熱滅菌柜應用角座閥控制蒸汽量準確控溫。
角座閥的原理及技術參數
角座閥保持流速能夠節省空間.它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥.使用時,應該選擇常開或常閉。
產品由不銹鋼鑄造和聚四氟乙烯.可用于大多數氣體,液體.蒸汽和腐蝕性場合.它帶有散熱器來保護執行機構.確保閥具有較長壽命.
角座閥的原理及技術參數：
單作用和雙作用
單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。（根據客戶要求，還可以選雙作用加彈簧復位，控制更精準）
氣動角座閥按管道安裝類別可分為：
螺紋式（絲扣）連接
快裝式連接
法蘭式連接
焊接式連接
氣動角座閥按執行器種類分為：
塑料執行器角座閥
不銹鋼執行器角座閥
按溫度可以分為：
常溫型（最高200度）
高溫型（最高300度）
氣動角座閥實際應用參數：
壓力范圍：0-2.5Mpa（即PN0-PN25）
介質溫度：-20 ℃ ~+200 ℃(常溫型） -20℃ - +300℃（高溫型）
環境溫度：-10 ℃ ~+60 ℃

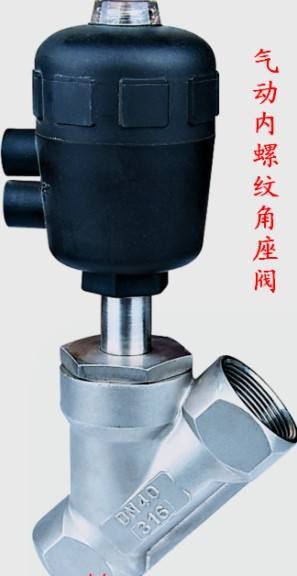

螺紋式氣動角座閥規格：DN10-65
快裝式氣動角座閥規格：DN15-65
法蘭式氣動角座閥規格：DN15-125
全不銹鋼氣動絲扣（內螺紋）角座閥：DN10-65
全不銹鋼氣動快裝式角座閥：DN15-65
全不銹鋼氣動法蘭角座閥：DN15-125 閥體材料：不銹鋼
密封材料：聚四氟乙烯
執行機構外殼：聚酰按、不銹鋼
氣動角座閥在生活中的應用：
控制氣體：中性氣體，空氣
控制液體：自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。
特點
1． 具有閥門開或關位置顯示。
2． 外部氣動先導，可增加使用壽命，免維護。
3． 溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。
4． 閥體角座結構，可實現大流量（特別是與普通截止閥相比較），
結構緊湊響應快。
安裝與維修
必須遵守適用的安全規范
1． 管道必須清潔無污染。
2． 根據需要安裝，但最好使執行機構朝上。注意流向。
3． 連接閥門注意對準管道，只有在用戶特殊要求時才取下執行機構。
4． 打開或維修該角閥之前先切斷流體和控制氣源并降低管道系統中的壓力。
注意： 選擇流動方向A時的特點：
1． 選擇該流動方向時，可提高該產品的使用壽命。
2． 當工作介質為液體時，選擇該流向可防水錘沖擊。
3． 通徑為Φ15/Φ20/Φ25的產品，工作壓力須在0.3MPa以下，否則須選擇雙
作用執行器。
通徑Φ32/Φ40的產品，執行器須選擇雙作用Φ100尺寸。
通徑為Φ50的產品，執行器須選擇雙作用Φ125尺寸。
選擇流動方向B時的特點：
當工作介質為蒸汽或氣體時，選擇該流動方向時，可提高該產品的流動密封性
能，但由于閥體中V性密封圈長時間接觸工作介質，從而對產品使用壽命有一
定影響，另外，工作介質為液體時不防水錘沖擊。
|
|
