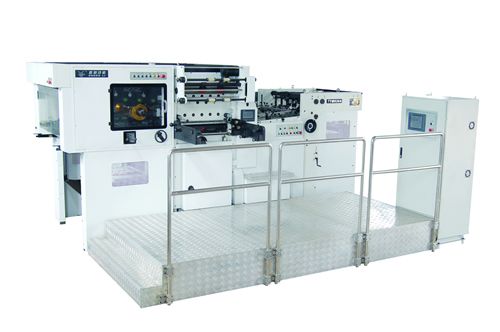

TYM930A 自動燙印模切兩用機

功能特點
全自動平壓平燙印摸切兩用機由不同的部套組成，主要由自動輸紙部套、主機部套、不停機輸紙和收紙機構,電氣控制系統等組成、從橫向走箔功能使電化鋁更為節約。為滿足大面積燙印及燙印壓凸一次成型工藝，TYM系列均采用縱向大氣流剝離機構，確保印品與電化鋁分離。
傳動采用進口交流變頻器控制，啟動和制動采用進口名牌氣動離合器。
由PLC對整機進行控制，通過觸摸屏進行人機對話，狀態監控，故障診斷和顯示。
溫控模塊分區控制，顯示屏顯示，定時加熱設定功能，有效提高工作效率。
雙向五組電化鋁拉箔裝置，縱三橫二排列，伺服電機驅動，每組可通過程序自動控制。
大面積燙印設有氣流剝離裝置，專為凹凸印刷設計延時機構，具有燙印保證等功能。

主要技術參數
最大紙張尺寸：930×650mm
送箔輥：5輥（縱3橫2）
加熱區：10區
最小紙張尺寸：520×440mm
鋁箔卷芯直徑：1“或3”
電熱板功率：12。8kw
紙張規格：90-2000g/㎡
適用鋁箔規格：
最小寬度40mm  最大直徑:180mm  最大寬度640/720mm
最大工作壓力:200×104N
瓦楞紙:≤4mm
輸紙紙堆高度:1400mm
紙板:≤1.5mm
收紙臺紙堆高度：1200MM
叼口：8MM
最大走箔長度：縱向600MM，橫向900MM
電網要求：380V/50HZ
最大模切尺寸：920×660MM
機器總?cè)萘浚?6KW
版框內擋尺寸：940×660MM
最大燙印范圍：900×600MM
機器總重量：12000KG
最高機械速度：5500張/小時
最高燙印速度：4000張/小時
機器尺寸：4600×4160×2300MM

注：930系列的最小紙張幅面可做到430×360
